Nieuw ontwerp

Na 3 jaar varen met model Malle Jaap ben ik begonnen aan het volgende model. Eerst heb ik de ontwerpsoftware herschreven. Ik leg nu de lijnen (van de planken/stroken) vast als Bezier-krommes in 3D.

           return rot(new XYZ[][]{
                new XYZ[]{xyz(-2100, 500, 650), xyz(-1000, 250, 960), xyz(600, 250, 980), xyz(1100, 310, 850), xyz(2375, 320, 0)}, //gunwale
                new XYZ[]{xyz(-2100, 350, 700), xyz(-1000, 50, 1040), xyz(600, 100, 1040), xyz(1100, 210, 800), xyz(2346, 187, 0)}, //chine
                new XYZ[]{xyz(-2100, 210, 600), xyz(-1000, -50, 900), xyz(600, -50, 1100), xyz(1100, 70, 700), xyz(2318, 54, 0)}, //2nd strake
                new XYZ[]{xyz(-2100, 110, 350), xyz(-1000, -120, 450), xyz(600, -220, 700), xyz(1100, -20, 700), xyz(2290, -80, 0)}, //garboard
                new XYZ[]{xyz(-2100, 80, 0), xyz(-1000, -143, 0), xyz(1400, -350, 0), xyz(2190, -520, 0), xyz(2290, -80, 0)} //keel
                }, 4.8);

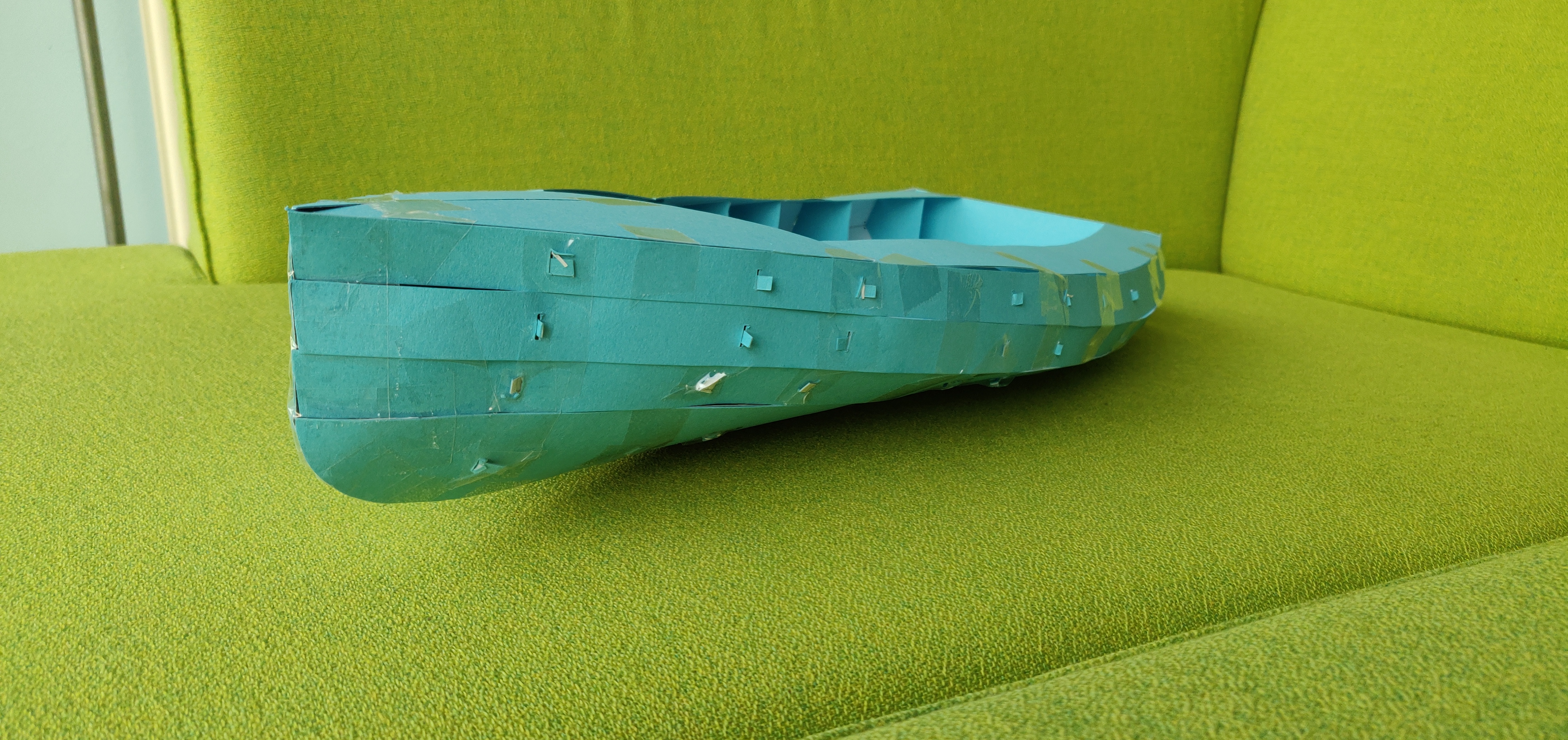

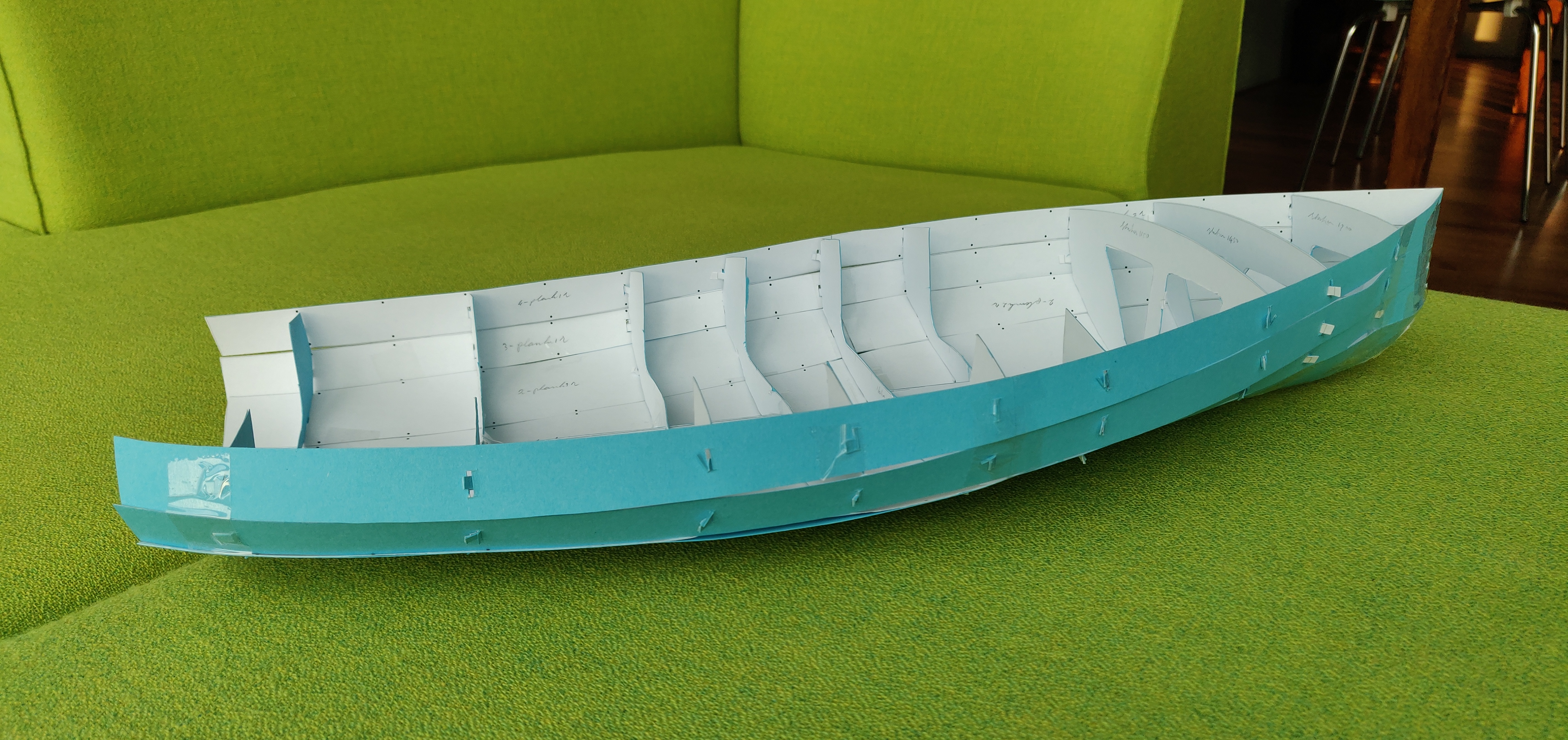

Uit die krommes kan ik dan een wireframe visualisatie maken of een 3D visualisatie. De rest is ook herschreven en ik heb deze keer de "bulkheads" (schutborden?) voorzien van tabjes en de planken voorzien van sleuven. Dat moet het in elkaar zetten en uitlijnen makkelijker maken. Toen ik redelijk zeker was van het ontwerp heb ik het in karton gemaakt.

Voor de CNC GCode heb ik een visuele tussenstap ingebouwd waarbij je met een muisklik een tab kunt plaatsen. Een tab bij het frezen is een stukje waar het frezen onderbroken wordt zodat de onderdelen in de plaat blijven zitten handig voor transport en als je geen vacuumbed hebt op je CNC frees.
